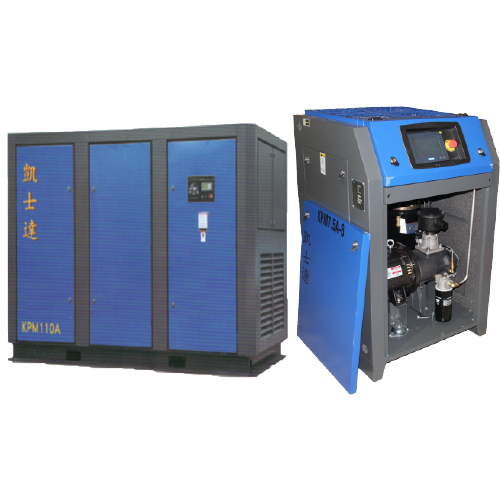

KPM永磁無刷變頻空壓機
又稱 螺旋式空壓機
〈一級能效機型〉
我們的『KPM永磁無刷變頻空壓機』
凱士達無刷變頻螺旋空壓機採用了高磁能稀土永磁材料和特殊的磁路、結構設計的高效電機（IPM電機），配合凱士達專用新一代寬量程變頻控制系統驅動，具有轉動慣量低、回應快、定位精準、轉速平穩、調速範圍寬廣、體積小、重量輕、損耗低、功率因數和效率高等特點。
與普通變頻電機相比，電機節能12%以上，成為真正可靠、高校、節能的空壓機，且電機與螺旋機採用同軸一體結構，削減了各種能耗，實現高效化。
與普通變頻電機相比，電機節能12%以上，成為真正可靠、高校、節能的空壓機，且電機與螺旋機採用同軸一體結構，削減了各種能耗，實現高效化。
特點說明
- 同軸一體結構，無任何傳動損失（一體機）
- 凱士達第三代永磁專用變頻控制系統
- 寬量程控制，達到增風量功能
- 冷卻風扇變頻控制
- 超出GB節能評價的高能效
- 電機高效維護

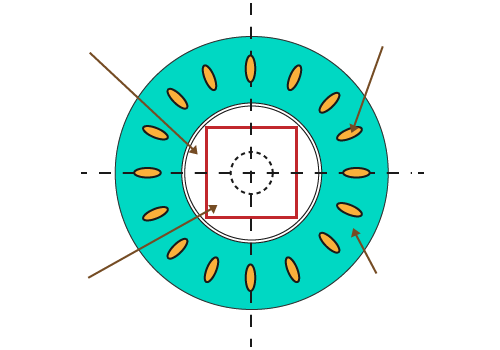

永磁電機(IPM)
定子線圈交流電產生的旋轉磁場，帶動磁石轉子轉動。

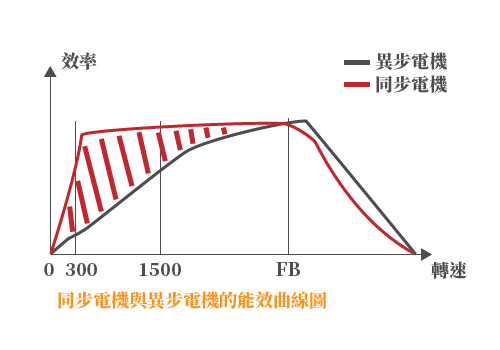

能效曲線
永磁電機比同規格異步電機響應更快，寬敞的調速範圍保持高效的轉矩輸出，效率提高12%以上。

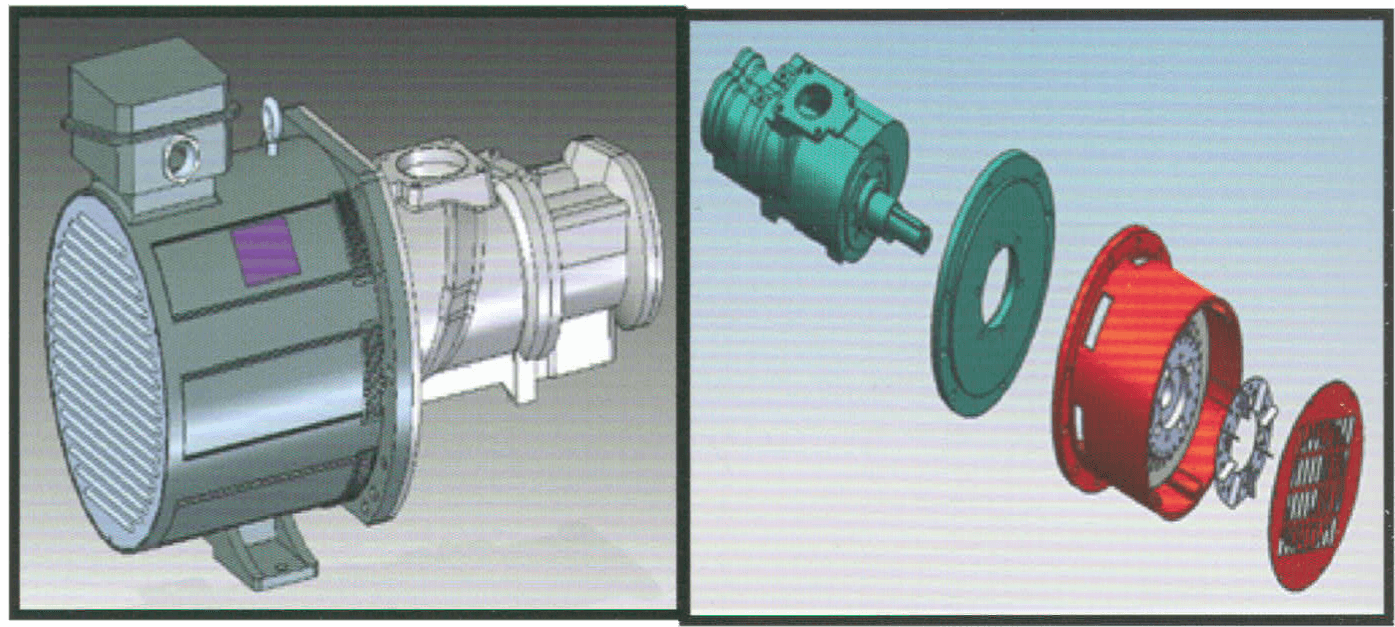

螺旋主機與電機同軸直聯一體結構
螺旋主機與電機採用同軸直聯一體結構，無皮帶、聯軸器或齒輪，無機械蜜蜂，徹底削滅了能耗和機械損耗。
回應速度快、定位精準、噪音小、高效

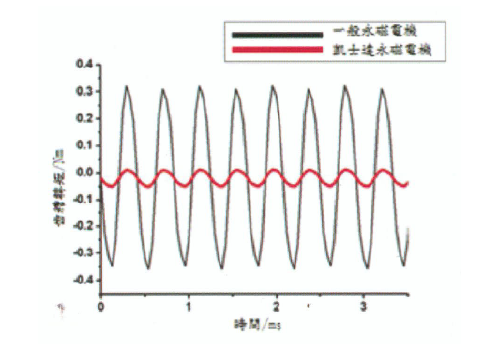

凱士達KPM永磁變頻空壓機使用大一號主機，搭被新一代凱士達變頻控制系統，分體50Hz～200Hz或一體 50Hz～155Hz寬量程，定位轉矩小，高效精準，噪音低，運行平穩，對電網和本機機械部件衝擊小，震動小，可靠、耐用。
突破的優勢
永磁無刷變頻電機擁有低轉速高輸出轉矩的優勢，所以它的變頻控制模式較普通感應變頻電機更加寬廣，突破了普通電機或普通變頻電機的限制，具有：
- 電機停機後可馬上啟動的優越性能
- 無限次啟停而不影響電機壽命
- 啟動電流不超過100%滿足電流
- 實現0%～100%的氣量寬範圍調節

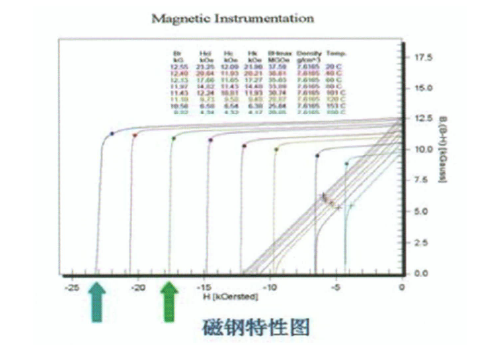

- 高磁能、耐高溫的永磁材料，保證了180度的工作環境下，永磁體不失磁

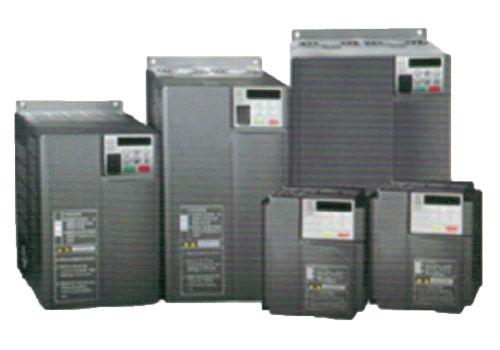

凱士達新一代寬量程永磁變頻控制系
根據使用者所消耗的空氣量自動調整電機轉速，在寬範圍內實行最佳容量控制，負載率低，節能效果越明顯。
- 通訊信號可靠性高，錯誤機率非常低
- 配置Modbus國際標準通訊模組
- 高傳輸速率的Rs485介面，液晶觸控式螢幕介面
- 抗干擾能力強：實現了平穩的軟啟動，並降低了電源設備的成本
- 變頻器獨特高效的強制冷卻，適用于嚴苛的工作環境，防止夏季的高溫跳機
- 變頻器裝備有隔塵網，電路板表面塗層處理，高效耐久性的防汙、防潮
- 時限壓力變幅±0.01Mpa精準恆壓控制，高效、節能

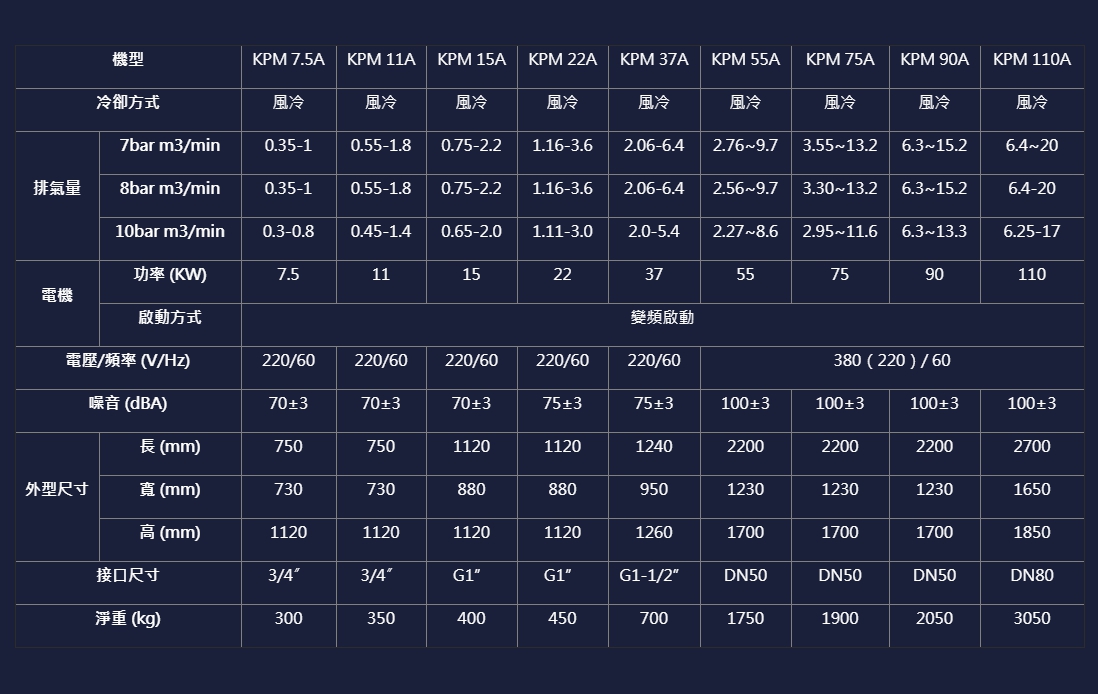

規格表：（本系列最低轉速為1750rpm）
機型 |
KPM 7.5A |
KPM 11A |
KPM 15A |
KPM 22A |
KPM 37A |
KPM 55A |
KPM 75A |
KPM 90A |
KPM 110A |
|
冷卻方式 |
風冷 |
風冷 |
風冷 |
風冷 |
風冷 |
風冷 |
風冷 |
風冷 |
風冷 |
|
排氣量 |
7bar m3/min |
0.35-1 |
0.55-1.8 |
0.75-2.2 |
1.16-3.6 |
2.06-6.4 |
2.76~9.7 |
3.55~13.2 |
6.3~15.2 |
6.4~20 |
8bar m3/min |
0.35-1 |
0.55-1.8 |
0.75-2.2 |
1.16-3.6 |
2.06-6.4 |
2.56~9.7 |
3.30~13.2 |
6.3~15.2 |
6.4-20 |
|
10bar m3/min |
0.3-0.8 |
0.45-1.4 |
0.65-2.0 |
1.11-3.0 |
2.0-5.4 |
2.27~8.6 |
2.95~11.6 |
6.3~13.3 |
6.25-17 |
|
電機 |
功率 (KW) |
7.5 |
11 |
15 |
22 |
37 |
55 |
75 |
90 |
110 |
啟動方式 |
變頻啟動 |
|||||||||
電壓/頻率 (V/Hz) |
220/60 |
220/60 |
220/60 |
220/60 |
220/60 |
380（220）/ 60 |
||||
噪音 (dBA) |
70±3 |
70±3 |
70±3 |
75±3 |
75±3 |
100±3 |
100±3 |
100±3 |
100±3 |
|
外型尺寸 |
長 (mm) |
750 |
750 |
1120 |
1120 |
1240 |
2200 |
2200 |
2200 |
2700 |
寬 (mm) |
730 |
730 |
880 |
880 |
950 |
1230 |
1230 |
1230 |
1650 |
|
高 (mm) |
1120 |
1120 |
1120 |
1120 |
1260 |
1700 |
1700 |
1700 |
1850 |
|
接口尺寸 |
3/4〞 |
3/4〞 |
G1” |
G1” |
G1-1/2” |
DN50 |
DN50 |
DN50 |
DN80 |
|
淨重 (kg) |
300 |
350 |
400 |
450 |
700 |
1750 |
1900 |
2050 |
3050 |
|
